方案與案例
綜合電源應用方案
概述
LT-ZH3K型綜合電源是一款將通信電源模塊、逆變電源模塊或遠供電源模塊融合在一起，由統一的監控模塊進行控制管理的電源系統 。在一臺電源設備上既輸出48V直流電，又輸出220V交流電或280-380V直流電。
方案優點
技術融合：融合不同類型電源于一身，滿足同點不同類的供電需求。
節省空間：采用功能模塊式設計，配置靈活，體積小巧。
部署方便：一臺電源解決所有設備用電問題，減少工程量。
維護成本低：只需維護一臺設備，統一監控。
經濟性好：有效節省機位、機框、配電等投資。
系統構成
■ LT-ZH3KN
◇ 48V整流模塊3臺。
◇ AC220V逆變模塊3臺。
◇ 控制模塊1臺。
◇ 19“3U系統配電插箱1臺。
■ LT-ZH3KY
◇ 48V整流模塊3臺。
◇ 遠供模塊3臺。
◇ 控制模塊1臺。
◇ 19“3U系統配電插箱1臺。

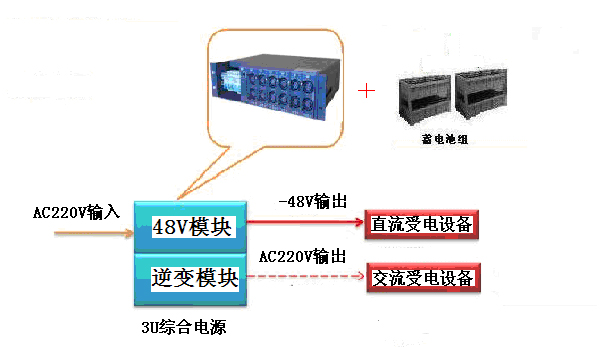

交直流綜合電源應用
1）有市電輸入時：交流上電后啟動整流模塊，輸出-48Vdc，同時給電池充電，并供電給逆變模塊，輸出220Vac。
2）電池應急供電時：在市電故障斷電或者不接交流情況下，如接入蓄電池組，則轉由蓄電池供電，輸出-48Vdc逆變輸出220Vac，這樣就實現了直流交流不間斷供電，保障設備的穩定運行。

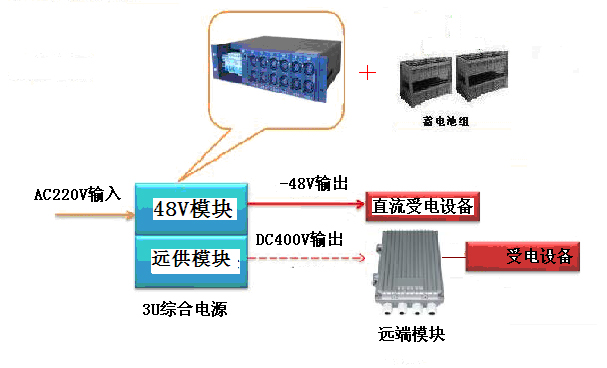

直流-直流遠供綜合電源應用
1）有市電輸入時：交流上電后啟動整流模塊，輸出-48Vdc，同時給電池充電，并供電給遠端模塊，輸出380Vdc,拉遠給遠端模塊提供輸入，通過遠端模塊轉化給設備供電。
2）電池應急供電時：在市電故障斷電或者不接交流情況下，如接入蓄電池組，則轉由蓄電池供電，輸出-48Vdc遠供模塊輸出380Vdc，這樣就實現了不間斷供電，保障設備的穩定運行。局端有電遠端就有電。
此種方案特別適用于交通監控，水務監控等監控設備使用，節省投資，經濟合理。 功能模塊化嵌入式設計，便于保養維護更新和擴容。

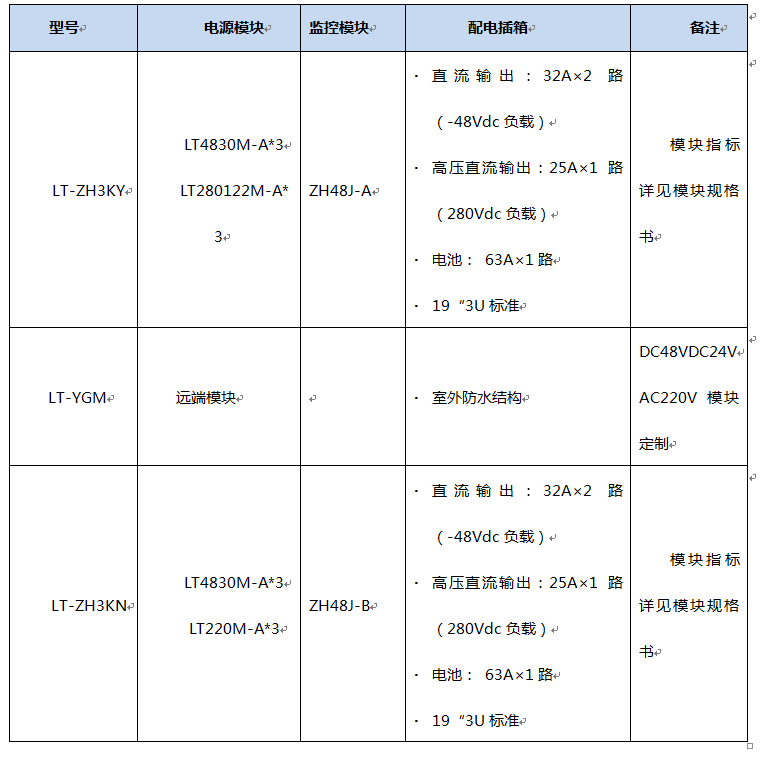

設備選型
