數據中心UPS電源的解決方案
概述
隨著互聯網應用服務載體的數據中心建設需求不斷增加。各運營商為了節約成本、便于管理、形成規模化效益,數據中心的建設規模逐漸變得越來越大,巨大的用電容量給數據中心建設和運營都帶來了巨大的壓力,如何合理配置資源、提高數據中心供電的安全性、降低運營成本,成為各大運營商在機房建設中重點考慮的因素。
數據中心對UPS供電系統的要求
建設成本低，易于擴容：合理配置，綜合考慮，便于擴容。
安全可靠，性能穩定：保護功能完善，技術先進，安全可靠 。
高效節能環保：UPS在綠色、節能方面的表現主要在輸入功率因數、電流諧波以及整機效率等方面。
方便維護，減少人為管理成本： UPS供電系統應易于維護,便于管理。

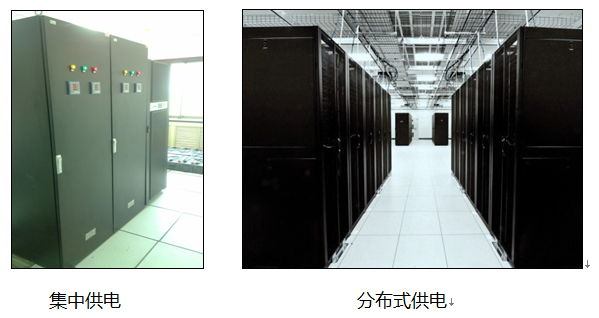

數據中心的兩種UPS供電方案
集中式供電方案
由一臺大功率 UPS或多臺UPS組成并聯供電或雙總線供電系統,再通過配電集中給負載供電,這種供電方案一般情況下UPS系統與機房用電設備是分開的。
分布式供電方案
隨著模塊化機房的發展，由機架式UPS模塊和配電模塊嵌入到機房各列服務器柜陣列中，形成分布式供電解決方案。方案具有快速部署、配置靈活、擴容方便、占用空間小等優點。
設備選型
工頻機UPS
采用傳統相控整流UPS組成“1+1”雙總線供電方案 ,具有很好的容錯能力,提高供電系統的可靠性。
優點:控制簡單、器件性能穩定，受電網影響較小，安全穩定。
缺點:整機體積大、重量大、功耗大、效率低和輸入功率因數低。
高頻機UPS
采用第6代IGBT整流型UPS組成“1+1”雙總線供電方案 ,具有很好的容錯能力,提高了供電系統的可靠性。
優點:輸入功率因數高、電流諧波小、系統效率高、體積小、重量輕,便于安裝。
缺點:高頻諧波,零地電壓較高,功率器件工作電壓較高,器件可靠性相對工頻機UPS較低。
模塊化UPS
方案采用模塊化UPS組成“1+1”雙總線供電系統。
優點：部署簡便，易于擴容:標準模塊化UPS結構，，安裝方便，N+X冗余性能，便于擴容。方便維護: 拆裝簡便，方便更換維護。高效節能，功率密度大，效率高。
應用
鋰電池UPS應用
概述
伴隨鋰電池技術的不斷突破，鋰電池以其體積小、重量輕、可快充快放、環保能效高等特點正在逐步替代鉛酸蓄電池在UPS領域的應用。
應用行業
直流不間斷電源應用
與48V的直流電源組成直流不間斷電源，為通信設備供電。當市電中斷時，電池組對通信設備不間斷供電，保證負載正常運行；市電恢復時，UPS電池停止供電，由市電供電，并為電池充電?！?

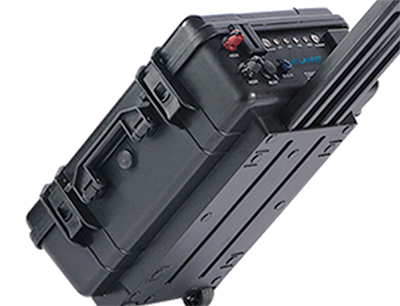

移動電源應用
與逆變器或UPS主機設備組成移動式UPS電源系統，發揮其體積小重量輕的特點?！?
與模塊化UPS組成一體化電源
與模塊化UPS主機組成一體化的UPS電源系統，鋰電池具有能量密度高、體積小、質量輕、壽命長、使用溫度范圍寬等優勢。適應數據中心和通信基站等各行業的設備選擇，減少了鉛酸蓄電池的鉛污染?！?
車載UPS電源的解決方案
概述
LT-CZ系列車載UPS電源專為車載系統設計, 極大的減輕了車輛負荷、節約車體內部空間，極大提高供電系統的可靠性,及雜訊干擾等對負載設 備所造成的不良影響；該產品采用更為高效的磷酸鐵鋰電池作為供電保障；外形設 計采用當前應用最為廣泛的 19 英寸標準機架式機箱，機架式式安裝方式，占用空間小、布局以及可靠性等方面優于傳統 UPS 電源；滿足了用戶一體化集成 安裝的要求；廣泛應用于各大改裝車企，并以其穩定的性能和優異的技術贏得了用戶的一 致好評。

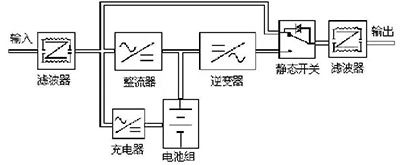

架構原理

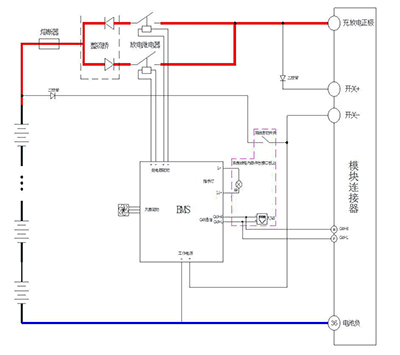

鋰電池原理

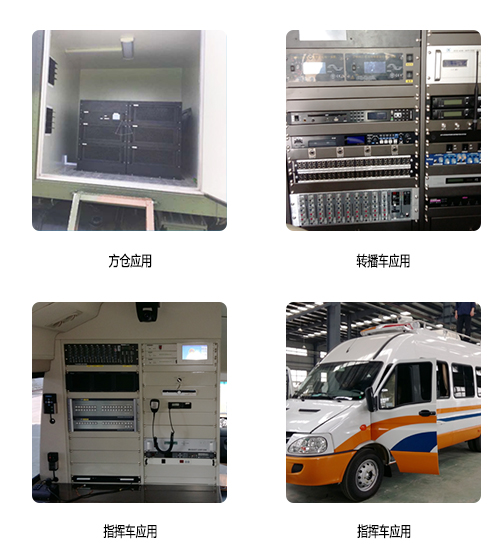

應用
